文档说明

本项目基于公版的AmebaZ2 SDK集成移植IoT Explorer C-SDK ，并提供可运行的demo，同时示例如何使用WiFi配网API，可结合腾讯连连小程序进行softAP及simpleConfig方式WiFi配网及设备绑定。

公版的AmebaZ2 SDK是针对RTL8720cf WiFi芯片的裁剪版本的SDK，NDA版本的SDK需要咨询Realtek获取，对于其他系列的WiFi芯片对应的SDK（8710/8720D等）都可以参照本项目集成移植IoT Explorer C-SDK。

1. 开发准备

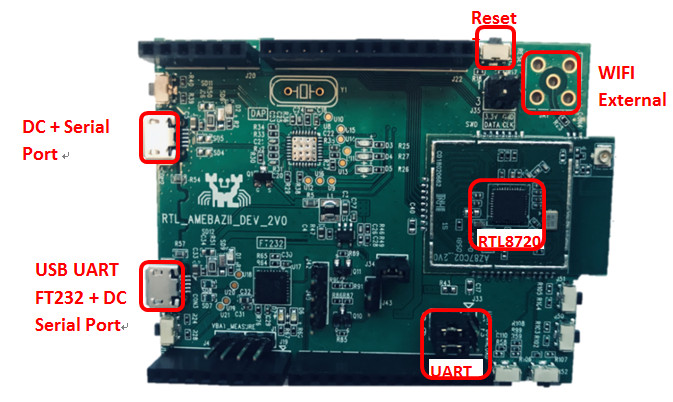

  • 硬件准备 准备开发板 AmebaZ2 Dev Board Version DEV_2V0 AmebaZ2-Dev-Board

  • 代码下载

git clone https://github.com/tencentyun/qcloud-iot-rtk-wifi-based-ambz2.git
  • 修改设备三元组信息 在component/common/application/qcloud_iot_c_sdk/platform/HAL_Device_freertos.c中修改在腾讯云物联网开发平台注册的设备信息（目前仅支持密钥设备）：
/* Product Id */
static char sg_product_id[MAX_SIZE_OF_PRODUCT_ID + 1]    = "PRODUCT_ID";
/* Device Name */
static char sg_device_name[MAX_SIZE_OF_DEVICE_NAME + 1]  = "YOUR_DEV_NAME";
/* Device Secret */
static char sg_device_secret[MAX_SIZE_OF_DEVICE_SECRET + 1] = "YOUR_IOT_PSK";

2. 编译

  • AmebaZ2 SDK支持IAR、Cygwin、GCC多种交叉编译方式，具体参阅doc目录文档AN0500 Realtek Ameba-ZII application note.en.pdf，本文档基于Ubuntu环境的GCC编译方式描述。

  • Ubuntu默认启动为dash，编译过程的脚本依赖bash，会导致脚本解析错误，所以需要切换为bash

  • 进入到project/realtek_amebaz2_v0_example/GCC-RELEASE目录，执行编译

$ cd project/realtek_amebaz2_v0_example/GCC-RELEASE
$ make clean && make

3. 烧写

  • 下载方法，USB连接CON3口，按住开发板右侧uart_download按键，再按左侧复位键，进入升级模式。

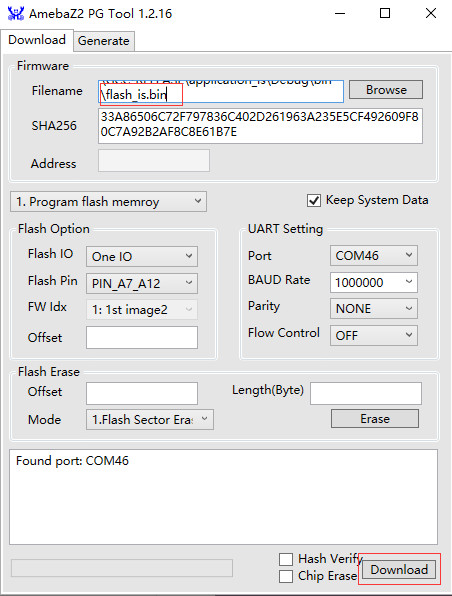

  • 双击 tools/flash/AmebaZII_PGTool_v1.2.16/AmebaZII_PGTool_v1.2.16.exe，选择project/realtek_amebaz2_v0_example/GCC-RELEASE/application_is/Debug/bin目录下的flash_is.bin，点击Downlaod

download

更多编译及下载的指导参考Realtek官网指引

官网 SDK

官网入门

4. WiFi配网说明

工程里面包含了WiFi配网及设备绑定的代码，关于softAP配网协议及接口使用请看 WiFi设备softAP配网，关于simpleConfig配网协议及接口使用请看 WiFi设备simpleConfig配网。

demo 入口 qcloud_demo_task 示例了softAP和simpleConfig两种配网方式的选择，WIFI_PROV_SOFT_AP_ENABLE配置是否使能softAP配网，WIFI_PROV_SIMPLE_CONFIG_ENABLE配置是否使能simpleConfig。

5. 更新腾讯云物联 C-SDK

如果有需要更新SDK，可根据使用的平台按下面步骤下载更新：

  • 从GitHub下载C-SDK代码
# 腾讯云物联网开发平台 IoT Explorer
git clone https://github.com/tencentyun/qcloud-iot-explorer-sdk-embedded-c.git

# 腾讯云物联网通信 IoT Hub
git clone https://github.com/tencentyun/qcloud-iot-sdk-embedded-c.git
  • 配置CMake并执行代码抽取 在C-SDK根目录的 CMakeLists.txt 中配置为freertos平台，并开启代码抽取功能。其他配置选项可以根据需要修改：
set(BUILD_TYPE                  "release")
set(PLATFORM 	                "freertos")
set(EXTRACT_SRC ON)
set(FEATURE_AT_TCP_ENABLED OFF)

Linux环境运行以下命令

mkdir build
cd build
cmake ..

即可在output/qcloud_iot_c_sdk中找到相关代码文件。

  • 拷贝替换项文件 将output/qcloud_iot_c_sdk 文件夹拷贝替换本项目目录的 component/common/application/qcloud_iot_c_sdk 文件夹

  • qcloud_iot_c_sdk 目录介绍：

include目录为SDK供用户使用的API及可变参数，其中config.h为根据编译选项生成的编译宏。API具体介绍请参考C-SDK文档C-SDK_API及可变参数说明。

platform目录为平台相关的代码，可根据设备的具体情况进行修改适配。具体的函数说明请参考C-SDK文档C-SDK_Porting跨平台移植概述

sdk_src为SDK的核心逻辑及协议相关代码，一般不需要修改，其中internal_inc为SDK内部使用的头文件。
