🍬あめが降る☔

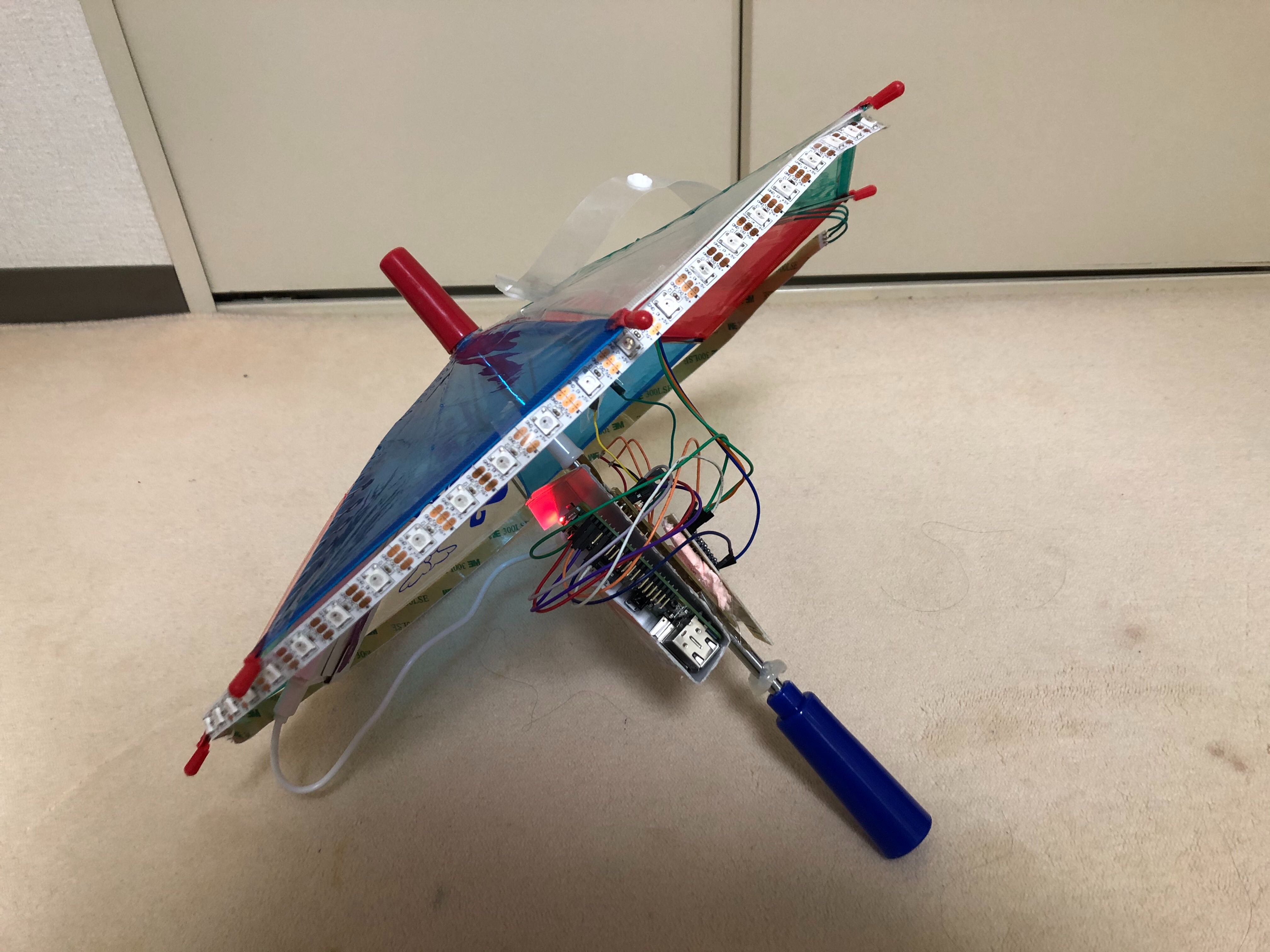

「空から雨じゃなくて飴が降ってきてほしい！」という発想から、映像のあめを本物の傘で弾いて遊ぶゲームを作ってみました。
完成作品の動画はこちらをクリックして見て下さい。

実行方法

使うプログラムはmainに入ってるもの全てです。プロジェクターをPCに接続してPCのディスプレイ設定でミラーを選択します。

まず、PC上でCoral TPUを立ち上げます。

 roscore

 source /opt/ros/melodic/setup.bash
 rosrun usb_cam usb_cam_node

 source /opt/ros/melodic/setup.bash
 source ~/coral_ws/devel/setup.bash
 roslaunch coral_usb edgetpu_object_detector.launch INPUT_IMAGE:=/usb_cam/image_raw

 source /opt/ros/melodic/setup.bash
 rosrun image_view image_view image:=/edgetpu_object_detector/output/image

 rosrun rqt_reconfigure rqt_reconfigure

値は0.1くらいに設定します。プロジェクターから映し出された画像とCoral TPUの画像処理結果の画像の画角を合わせておきます。

次に、Raspberry Pi上で

 sudo python3 ./rasp_server.py

最後に、PC上で

 python3 ./whole_game.py

これでゲームが始まります。

〜ソフト編〜

使うもの（予定）

PC
~~Kinect~~
Coral TPU

まずは動画づくり
参考サイト：失敗したけど画像貼り付け
 参考サイト：連番画像から動画作成
 参考サイト：アルファチャンネル画像を貼り付け

python3 cv2 インストール

python3 -m pip install opencv-python

GIMPでアルファチャンネル画像作成
Candyだけを背景画像に貼るためには.png形式のアルファチャンネル画像を作成する必要がある。
レイヤー ▶ 透明部分 ▶ アルファチャンネルの追加
選択 ▶ 色域を選択 -> アルファチャンネルにしたい部分の色を選択
Delete -> これでアルファチャンネル画像が作成できる。
ファイル ▶ 名前をつけてエクスポート ▶ .pngで保存

傘とあめがあったたかどうかの判定

方法その１
Kinectで写真と同じ画像を認識して/object_pose使う。

 source ~/semi_ws/devel/setup.bash
 roslaunch openni_launch openni.launch camera:=head_camera
 roslaunch recog_umbrella.launch

方法その２
ROSのBoundingBoxArrayを使う。

 roslaunch kinect.launch

パラメータ調節したいときは

 rosrun rqt_reconfigure rqt_reconfigure

役に立つか不明だけどここにHSL(HSI?)の色見本が載っている。

プロジェクターの画像の認識->プロジェクターからの映像とカメラの映像の画角を合わせて比で位置を計算する。
-----pythonでやるなら-----
参考になりそうなサイト
 python
演習のサイト
方法その３
方法その１とその２は失敗したのでCoral TPUの情報をSubscribeする。

 roscore

 source /opt/ros/melodic/setup.bash
 rosrun usb_cam usb_cam_node

 source /opt/ros/melodic/setup.bash
 source ~/coral_ws/devel/setup.bash
 roslaunch coral_usb edgetpu_object_detector.launch INPUT_IMAGE:=/usb_cam/image_raw

 source /opt/ros/melodic/setup.bash
 rosrun image_view image_view image:=/edgetpu_object_detector/output/image

パラメータをいじるなら

 rosrun rqt_reconfigure rqt_reconfigure

OSC通信

Ubuntu と Rasoberry piのデータのやり取りにはOSC通信を用いる。
python3 pythonosc インストール

pip3 install python-osc

コードは公式ページから拾ってくる。--ipのdefaultはRaspberry piでifconfigして調べた値にする。wlan0のところのinetの後に続く数字が知りたいIPアドレス。必ず先にserverを立ち上げること。OSC通信ではserverがデータを受け取る側、clientがデータを送る側らしい、不思議...。
---------通信だけならこれでもおっけー↓-------
＜設定＞Raspberry pi, Ubuntuそれぞれにこのサイトを参照して設定をする。
ifconfigで受信側のIPアドレスを調べて、サーバー側で./oscer IPアドレス 10000 /helloとし、クライアント側で./oscer receive 10000とすれば/helloを受け取ることができる。

〜ハード編〜

使うもの（予定）

Raspberry pi
LEDテープ
振動モーター
~~スピーカー~~

Raspberry piの基本

ラズパイのセットアップやピンの位置など、ラズパイの詳細についてはBDMのREADME.md参照。
Ubuntuにすると使えなくなる機能があるので今回はRasbianでOSC通信を行うことにする。

-----------------Ubuntuでやりたい人は↓-------------------------------
ただし、今回はROSを使うためにUbuntu Mateをいれたいので、MicroSDのセットアップでは以下に従う。
公式ページでUbuntu MATEをダウンロードする。 PCのUbuntuでターミナルを開く。まず、SDカードを挿したときと挿さない時とで $ df -h を実行してその差分を見ることでSDカードのデバイス名を見る。/dev/mmcblk0p1 だったらデバイス名は /dev/mmcblk0
br デバイスをアンマウントする。<> ダウンロードしたファイルを解凍。今回は ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.img.xz をダウンロードしたので
$ xz -dv ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.img.xz
ファイルが解凍されて ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.img ができるので
$ sudo dd bs=4M if=ubuntu-mate-18.04.2-beta1-desktop-armhf+raspi-ext4.img of=/dev/mmcblk0
最後に$ syncとして、アンマウントしてからSDを抜く。

ROSをいれるにはRaspberry pi上のターミナルでこのページに書いてあることを忠実に打ち込む。

フルカラーシリアルLEDテープ

このページに載っているGitHubのコードをダウンロード！
ロジック変換しないでも光らせることはできるが、安全のためロジック変換ICを用いることにした。
上記サイトの"回路結線図"以降を参照。 strandtest.pyの中身を応用すれば良さそう。

＜python3でLEDテープを動かすには＞
上記のコードはsudo pythonで実行する必要があり、osc通信はpython3で実行するため共存できない。python3で動かしたい場合は次のようにする。

sudo pip3 install rpi_ws281x
git clone https://github.com/rpi-ws281x/rpi-ws281x-python
cd rpi-ws281x-python/example
chmod 755 *.py
sudo python3 strandtest.py
