cage_ros_stack

furo-org/VTC + furo-org/CageClientを使うためのROSパッケージです。

初期設定

Unreal Engineが動くPCとROSが動くPCが必要です。

1. VTCシミュレータのセットアップ

furo-org/VTCをUnreal Engineが動くPCにセットアップします。パッケージ済みバイナリが公開されていますのでそれを使用すると楽です。
Windows 10 Pro 64bitのバージョン1909とバージョン2004で以下のUnreal Engine版のVTCの動作確認をしました。

VTC2018
VTC2019
VTC 2020/5/28版

ファイアウォールの設定をしてシミュレータの外部との通信を許可しておきます。

2. cage_ros_stackのセットアップ

furo-org/CageClientをROSのインターフェースで使用するためのROSパッケージ、furo-org/cage_ros_stackをセットアップします。ROS MelodicをUbuntu 18.04.4のPCにインストールして動作確認をしました。

2.1. ROSのセットアップ

Ubuntu 18.04をインストールしたPCにROS Melodicをインストールします。
ROSのインストール方法はROS Wikiに書かれています。 ROSのセットアップはTiryoh/ros_setup_scripts_ubuntuを使うと楽です。 Tiryoh/ros_setup_scripts_ubuntuを使ってインストールする場合は以下のコマンドを実行します。

bash -c "$(curl -SsfL u.ty0.jp/ros-melodic-desktop)"

Success installing ROS melodicと表示されればインストール完了です。

その後はROSのワークスペースを設定します。ここではインターネット上でよく見る~/catkin_ws/をワークスペースとします。

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws
catkin init

2.2. cage_ros_bridgeとvtc_bringupのセットアップ

furo-org/cage_ros_stackをROSのワークスペース以下にダウンロードしてからビルドします。

Gitでバージョン管理されているリポジトリなのでgitコマンドでダウンロードします。
このリポジトリはgit submoduleで外部のライブラリを参照しているのでgit cloneする際に--recursiveオプションが必須です。

cd ~/catkin_ws/src
git clone --recursive https://github.com/furo-org/cage_ros_stack.git

もし、git cloneする際に--recursiveオプションをつけなかった場合は以下のようにsubmoduleを更新します。

cd cage_ros_stack
git submodule update --init --recursive

ダウンロード後、依存パッケージをインストールします。

cd ~/catkin_ws/src
rosdep install -r -y -i --from-paths cage_ros_stack

ROSパッケージをビルドし、ワークスペースの設定を読み込みます。

cd ~/catkin_ws
catkin build
source devel/setup.bash

使い方

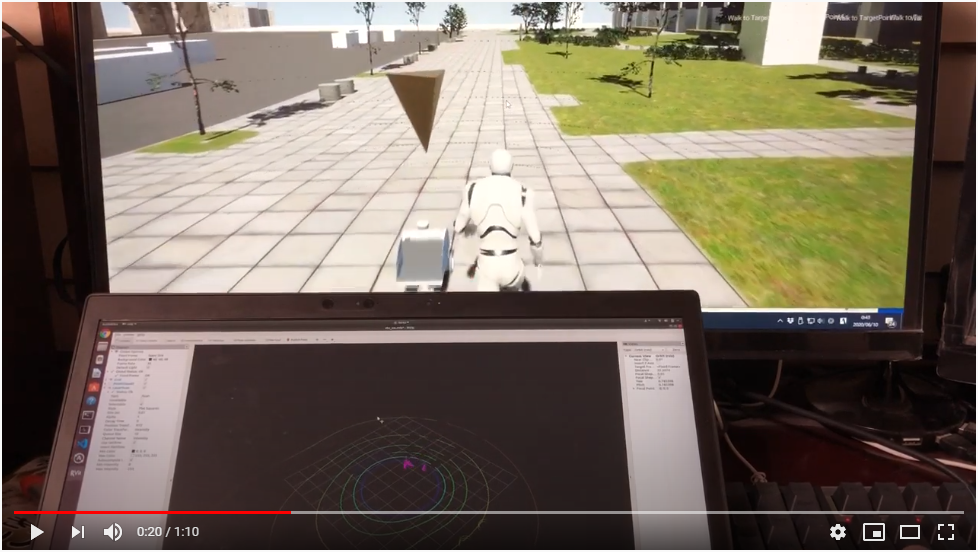

bringup.launchで以下の3つのノードと1つのlaunchファイルを呼び出すことができます。

cage_ros_bridge
rviz
rostopic
velodyne_pointcloudのVLP16_points.launch

ip:=のオプションではシミュレータを起動しているPCのIPアドレス（今回は192.168.1.110とします）を指定します。

roslaunch vtc_bringup bringup.launch ip:=192.168.1.110

furo-org/VTCのレーザスキャナは、台車にコマンドを送ってきたホストにスキャンデータを送信するようになっています。そのためbringup.launchの起動時にシミュレータ宛に台車停止コマンドをrostopicで送信しています。これによりROS上でレーザスキャナのスキャンデータを扱えるようになります。

ライセンス

MITライセンスに基づき公開しています。詳細はLICENSEを参照してください。
