Kubernetes Cluster - Kubernetes + MySQL + Wordpress
Clúster Kubernetes en entorno on-premise y despliegue del aplicativo WordPress en alta disponibilidad. Servicios adicionales, MySQL NDB Clúster, hipervisor Proxmox y servidor NFS.
En este documento se muestra el despliegue del aplicativo WordPress y las implementaciones necesarias para desplegarlo en un clúster de Kubernetes on-premise.
A lo largo del documento se mostrarán la implementación de un clúster de Kubernetes en un entorno on-premise, utilizando Proxmox hipervisor de tipo 1. A partir de este entorno, se han creado y configurado todos los nodos necesarios para conformar el clúster de Kubernetes, asegurando la escalabilidad y su óptimo funcionamiento. Implementando redundancia, tanto en los nodos master como en los worker.
Para garantizar la alta disponibilidad de los datos, se ha implementado un clúster de base de datos MySQL NDB Cluster, permitiendo una replicación distribuida y tolerancia a fallos. Además, se configuró un servidor NFS como solución de almacenamiento persistente, destinado a soportar los recursos necesarios para los aplicativos desplegados en el clúster de Kubernetes.
Uso de VIPs (Virtual IPs and Service Proxies) implementación de MetalLB, ofreciendo así una gestión eficiente del tráfico hacia las aplicaciones alojadas en el clúster de Kubernetes.
Finalmente, se porcede al despliege del aplicativo WordPress en configuración de alta disponibilidad, utilizando todos los componentes antes mencionados para garantizar un servicio robusto y resiliente. Adicionalmente, se implementó la tecnología de Cloudflare Tunnel para exponer la aplicación de una forma segura y sencilla, ofreciendo una capa adicional de protección y simplificando el acceso desde redes externas.
La creación de los nodos que compondrán este proyecto, en mi caso serán creados en el hypervisor Proxmox. En este caso yo cuento con un servidor dedicado donde se encuentra instalado Proxmox, se podría utilizar un hypervisor de tipo 2 como VirtualBox y crear todo el entorno en local.
Se crea un clúster con redundancia en los nodos master y worker garantizando que si algún nodo falla los demás nodos puedan suplirlo. Se contará con 2 nodos master y 3 worker.
Con el fin de balancear la carga entre los distintos nodos y no requerir un Load Balancer externo al clúster de Kubernetes, haremos uso de MetalLB Load Balancer y VIPs (Virtual IPs and Service Proxies).
Se implementa un clúster de MySQL para alta disponibilidad. Esto nos permite externalizar la base de datos del clúster de Kubernetes y evitando que la caída del clúster afecte a la base de datos, además de evitarle esa carga al clúster.
En este caso contamos con una configuración básica de 4 nodos. Contando con 1 nodo manager, 2 nodos de datos y 1 nodo SQL.
-
Nodo Manager[srvdbm-mgm01] - Encargado de administrar el clúster, tiene conectividad con todos los nodos del clúster.
-
Nodo Data[srvdbm01-2] - Almacenan los datos creando réplicas de los mismos para mantener la alta disponibilidad.
-
Nodo SQL[srvdbm-sql01] - Nodo sobre el que se realizan las querys SQL a la base de datos. Tiene conectividad con los nodos de base de datos y con los nodos cliente como en este caso la red del clúster de Kubernetes.
Se implementa un servidor NFS para almacenar los recursos persistentes de las implementaciones realizadas sobre el clúster de Kubernetes. Evitando perdida de información, facilitando el escalado del clúster a futuro y centralizando el almacenamiento lo que nos facilitara la administración de los recursos.
En caso de ser necesario una aplicación de memoria, está solo tendrá que llevarse a cabo sobre el servidor NFS.
Esquema general de la infraestructura a implementar, donde observamos la conectividad entre nodos.
Para la creación del clúster, debemos empezar creando las VMs. Yo realizaré la instalación sobre el sistema operativo Debian 12, con 4 núcleos y 4 GB de RAM, aunque sería recomendable ampliar hasta 8 GB esto dependerá de los aplicativos a desplegar.
Se crearán 2 máquinas máster y 3 workers. Usaremos una red exclusiva para el clúster de Kubernetes, a fin de aislar el clúster del resto de nodos del sistema. Además se le otorgara IPs de dicha red al nodo SQL de la base de datos y al servidor NFS, ya que requieren ser accesibles por Kubernetes.
Empezamos configurando la IP y el HostName de los nodos.
# hostnamectl set-hostname srvk8s-master01
# vi /etc/network/interfaces
# ifdown ens18; ifup ens18
Empezamos con la instalación de Kubernetes, debemos instalar Kubernetes en los nodos master y worker. Posteriormente, se iniciará el clúster desde el nodo master y se irán agregando al clúster.
Deshabilitamos swap, ya que si no Kubernetes no nos dejara levantar el clúster.
root@srvk8s-master01:~# systemctl --type swap
UNIT LOAD ACTIVE SUB DESCRIPTION
*\x2dvg\x2dswap_1.swap loaded active active /dev/mapper/srvk8s--master01--vg-swap_1
root@srvk8s-master01:~# systemctl mask dev-mapper-srvk8s\x2d\x2dmaster01\x2d\x2dvg
\x2dswap_1.swap
root@srvk8s-master01:~# sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab
root@srvk8s-master01:~# reboot
Configuración he instalación de containerd.
root@srvk8s-master01:~# cat <<EOF | tee /etc/modules-load.d/containerd.conf
overlay
br_netfilter
EOF
root@srvk8s-master01:~# modprobe overlay && modprobe br_netfilter
root@srvk8s-master01:~# cat <<EOF | tee /etc/sysctl.d/99-kubernetes-k8s.conf
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
EOF
root@srvk8s-master01:~# apt-get update && apt-get install containerd -y
root@srvk8s-master01:~# containerd config default | tee /etc/containerd/config.tom
l >/dev/null 2>&1
Revisamos que el SystemdCgroup tenga como valor true, si no lo modificamos y reiniciamos containerd.
root@srvk8s-master01:~# grep SystemdCgroup /etc/containerd/config.toml
SystemdCgroup = true
root@srvk8s-master01:~# systemctl restart containerd && systemctl enable containerd
Instalación de dependencias, la dependencia nfs-common es para que los pods se puedan comunicar con el servidor NFS.
root@srvk8s-master01:~# apt-get install curl pgp -y
root@srvk8s-master01:~# echo "deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg]
https://pkgs.k8s.io/core:/stable:/v1.30/deb/ /" | tee /etc/apt/sources.list.d/kubernetes.list
root@srvk8s-master01:~# curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.30/deb/Release.key |
gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg
root@srvk8s-master01:~# apt-get update && apt-get install kubelet kubeadm kubectl nfs-common -y
root@srvk8s-master01:~# apt-mark hold kubelet kubeadm kubectl
Creamos el fichero de configuración del clúster par iniciarlo, este será creado en el master 1, que será quien levante el clúster de Kubernetes.
root@srvk8s-master01:~# cat kubelet.yaml
apiVersion: kubeadm.k8s.io/v1beta3
kind: InitConfiguration
---
apiVersion: kubeadm.k8s.io/v1beta3
kind: ClusterConfiguration
kubernetesVersion: "1.30.0"
controlPlaneEndpoint: "srvk8s-master01"
---
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
Iniciamos el clúster, una vez iniciado podemos ir agregando los nodos al clúster.
root@srvk8s-master01:~# kubeadm init --config kubelet.yaml --upload-certs
Agregar otro nodo master.
root@srvk8s-master02:~# kubeadm join srvk8s-master01:6443 --token <token> \
--discovery-token-ca-cert-hash sha256:<token> \
--control-plane --certificate-key <token>
Agregar nodo worker.
root@srvk8s-worker01:~# kubeadm join srvk8s-master01:6443 --token <token> \
--discovery-token-ca-cert-hash sha256:<token>
Revisamos que los nodos se han agregado correctamente.
A modo aclaratibo indicaremos el rol de los nodos worker.
root@srvk8s-master01:~# kubectl \
label node srvk8s-worker01 node-role.kubernetes.io/worker=""
root@srvk8s-master01:~# kubectl \
label node srvk8s-worker02 node-role.kubernetes.io/worker=""
root@srvk8s-master01:~# kubectl \
label node srvk8s-worker03 node-role.kubernetes.io/worker=""
root@srvk8s-master01:~# kubectl get nodes
NAME STATUS ROLES AGE VERSION
srvk8s-master01 Ready control-plane 3d14h v1.30.7
srvk8s-master02 Ready control-plane 3d13h v1.30.7
srvk8s-worker01 Ready worker 3d13h v1.30.7
srvk8s-worker02 Ready worker 3d12h v1.30.7
srvk8s-worker03 Ready worker 39h v1.30.7
Instalamos MetalLB, una solución robusta para implementar un balanceador de carga dentro de nuestro clúster de Kubernetes. MetalLB nos permite gestionar el tráfico externo y enrutar las solicitudes hacia los Pods que ejecutan nuestras aplicaciones dentro del clúster.
A través de MetalLB, los servicios expuestos en Kubernetes pueden utilizar una IP única para ser accesibles desde el exterior. Esto simplifica el acceso a los servicios desplegados, garantizando una distribución eficiente del tráfico hacia los Pods correspondientes y mejorando la experiencia del usuario.
MetalLB se configura como un complemento de red para Kubernetes y es especialmente útil en entornos on-premise o privados, donde no se dispone de balanceadores de carga nativos de proveedores de nube como AWS o GCP. Con MetalLB, combinamos flexibilidad, rendimiento y facilidad de configuración para gestionar el tráfico.
Habilitar el modo ARP estricto.
root@srvk8s-worker01:~# kubectl edit configmap -n kube-system kube-proxy
Instalamos MetalLB.
root@srvk8s-worker01:~# kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.13.12/config/manifests/metallb-native.yaml
Configuración, creamos el pool indicándole el rango de IPs.
root@srvk8s-master01:~$ cat metallb-ipadd-pool.yaml
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: first-pool
namespace: metallb-system
spec:
addresses:
- 172.31.0.100-172.31.0.110
root@srvk8s-master01:~$ cat metallb-pool-advertise.yaml
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: metallb-pool-advertise
namespace: metallb-system
spec:
ipAddressPools:
- first-pool
root@srvk8s-master01:~$ kubectl apply -f metallb-ipadd-pool.yaml
root@srvk8s-master01:~$ kubectl apply -f mmetallb-pool-advertise.yaml
# Observar que están activos los pods de MetalLB.
root@srvk8s-master01:~$ kubectl get pod -n metallb-system
NAME READY STATUS RESTARTS AGE
controller-547c7bdf5c-5xntg 1/1 Running 2 (26h ago) 29h
speaker-6cv4q 1/1 Running 2 (26h ago) 29h
speaker-gbnhx 1/1 Running 4 (26h ago) 29h
speaker-lx6z8 1/1 Running 2 (26h ago) 29h
speaker-st8mr 1/1 Running 1 (26h ago) 29h
speaker-zb6rf 1/1 Running 4 (26h ago) 29h
Se instala y configura el clúster según la documentación oficial. Donde tenemos múltiples opciones, desde paquetes para Debian y RedHat, hasta la instalación manual de los binarios.
::: center
:::
Como se puede observar en la imagen el clúster se encuentra correctamente configurado.
::: center
:::
Para realizar querys sobre el clúster usaremos la dirección del nodo SQL/API 10.20.20.220 o desde el clúster de Kubernetes la dirección 172.31.0.120.
Instalamos un servidor NFS sobre un nodo. Posterior a la instalación otorgamos permisos sobre un shared a los equipos de la red 172.31.0.0/24, que es donde se encuentra en clúster de Kubernetes.
Installacion del servidor NFS sobre nodo Debian.
pv1@srv-nfs01:~$ sudo apt install nfs-kernel-server -y
pv1@srv-nfs01:~$ sudo systemctl start nfs-kernel-server
pv1@srv-nfs01:~$ sudo systemctl enable nfs-kernel-server
Creamos el shared compartido y otorgamos permisos sobre él a los equipos de la red 172.31.0.0/24
pv1@srv-nfs01:~$ sudo mkdir -m 755 /mnt/shared/wordpress/
pv1@srv-nfs01:~$ sudo chown nobody:nogroup /mnt/shared/wordpress/
pv1@srv-nfs01:~$ cat /etc/exports
/mnt/shared/wordpress 172.31.0.0/24(rw,sync,no_subtree_check)
pv1@srv-nfs01:~$ sudo exportfs -a
Probamos que tenemos acceso a él desde el clúster de Kubernetes.
root@srvk8s-master01:~# showmount -e 172.31.0.240
Export list for 172.31.0.240:
/mnt/shared/wordpress 172.31.0.0/24
root@srvk8s-master01:~# mkdir /mnt/shared
root@srvk8s-master01:~# sudo mount \
-t nfs 172.31.0.240:/mnt/shared/wordpress /mnt/shared
root@srvk8s-master01:~# df -h /mnt/shared
S.ficheros Tamaño Usados Disp Uso% Montado en
172.31.0.240:/mnt/shared/wordpress 48G 1,3G 44G 3% /mnt/shared
Ahora que contamos con todos los elementos necesarios para la infraestructura, procedemos a desplegar el aplicativo WordPress en el clúster de Kubernetes.
Infraestructura Configurada:
-
Clúster de Kubernetes: Ya operativo y listo para manejar el despliegue de aplicaciones.
-
Base de Datos Externa: Un MySQL NDB Cluster configurado para garantizar la alta disponibilidad y accesibilidad de los datos de WordPress.
-
Servidor NFS: Configurado en 172.31.0.240 para almacenar de manera persistente los datos y archivos generados por WordPress.
Despliegue de WordPress
Vamos a desplegar el aplicativo WordPress sobre el clúster de Kubernetes utilizando una configuración de 3 réplicas, asegurando así la alta disponibilidad del servicio.
Con esta configuración, cualquier interrupción en un nodo del clúster no afectará la disponibilidad del sitio web, ya que otras réplicas estarán listas para asumir la carga.
Además, los volúmenes persistentes almacenarán los datos en el servidor NFS, garantizando la consistencia de los archivos, independientemente de qué réplica esté sirviendo las solicitudes.
Descargar e instalar Helm.
root@srvk8s-master01:~# curl https://raw.githubusercontent.com/helm/
helm/main/scripts/get-helm-3 | bash
El repositorio de Helm Charts oficial que contiene la imagen de WordPress se encuentra en Bitnami.
root@srvk8s-master01:~# helm repo add bitnami \
https://charts.bitnami.com/bitnami
root@srvk8s-master01:~# helm repo update
Creamos el usuario y la base de datos para el aplicativo WordPress.
[root@srvdbm-sql01 ~]# mysql -u root -p
> CREATE DATABASE wordpress;
> CREATE USER 'wordpress'@'172.31.0.%' IDENTIFIED BY 'PASSWORD';
> GRANT ALL PRIVILEGES ON wordpress.* TO 'wordpress'@'172.31.0.%';
> FLUSH PRIVILEGES;
> SHOW GRANTS FOR 'wordpress'@'172.31.0.%';
Creamos el deployment indicándole el aplicativo a implementar, el uso de LoadBalancer, la conexión con la base de datos y la creación del volumen persistente de WordPress que será almacenado en el shared.
root@srvk8s-master01:~# cat wordpress-nfs-deployment.yaml
# WordPress Service
---
apiVersion: v1
kind: Service
metadata:
name: wordpress
labels:
app: wordpress
spec:
type: LoadBalancer
ports:
- port: 80
targetPort: 80
selector:
app: wordpress
tier: frontend
# PersistentVolume for WordPress
---
apiVersion: v1
kind: PersistentVolume
metadata:
name: wp-pv
spec:
storageClassName: manual
capacity:
storage: 1Gi
accessModes:
- ReadWriteMany
nfs:
path: /mnt/shared/wordpress
server: 172.31.0.240
readOnly: false
# PersistentVolumeClaim for WordPress
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: wp-pvc
spec:
storageClassName: manual
accessModes:
- ReadWriteMany
resources:
requests:
storage: 1Gi
# WordPress Deployment
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: wordpress
labels:
app: wordpress
spec:
replicas: 3
selector:
matchLabels:
app: wordpress
tier: frontend
template:
metadata:
labels:
app: wordpress
tier: frontend
spec:
containers:
- name: wordpress
image: wordpress:latest
env:
- name: WORDPRESS_DB_HOST
value: "172.31.0.120:3306"
- name: WORDPRESS_DB_NAME
value: "wordpress"
- name: WORDPRESS_DB_USER
value: "wordpress"
- name: WORDPRESS_DB_PASSWORD
value: "<PASSWORD_DB>"
ports:
- containerPort: 80
volumeMounts:
- name: wordpress-persistent-storage
mountPath: /var/www/html
volumes:
- name: wordpress-persistent-storage
persistentVolumeClaim:
claimName: wp-pvc
Una vez configurado el deployment wordpress-nfs-deployment.yaml con todos los detalles de la implementación (como la configuración del servidor NFS, la conexión a la base de datos externa y las réplicas), procedemos al despliege sobre el cluster.
root@srvk8s-master01:~# kubectl apply -f wordpress-nfs-deployment.yaml
service/wordpress created
persistentvolume/wp-pv created
persistentvolumeclaim/wp-pvc created
deployment.apps/wordpress created
Revisamos que los pods del aplicativo se han ejecutado correctamente, en caso de observar algún fallo podemos usar 'kubectl describe pod -l app=wordpress', para revisar.
root@srvk8s-master01:~# kubectl get pods -l app=wordpress
NAME READY STATUS RESTARTS AGE
wordpress-84d9678558-2lg4g 1/1 Running 0 21s
wordpress-84d9678558-gxvpc 1/1 Running 0 21s
wordpress-84d9678558-ldj54 1/1 Running 0 21s
root@srvk8s-master01:~# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 3d14h
wordpress LoadBalancer 10.100.77.41 172.31.0.100 80:31481/TCP 36s
Con estos pasos, tendremos WordPress desplegado en el clúster de Kubernetes con:
-
Alta disponibilidad gracias a las réplicas.
-
Datos persistentes almacenados en el servidor NFS.
-
Un servicio accesible mediante una IP gestionada por MetalLB.
Vamos a hacer uso del tunnel de cloudflare para exponer el aplicativo. Esto nos permite hacer accesible el aplicativo, sin exponer la IP de nuestra máquina. Además de permitirnos aplicar políticas como la restricción de acceso, esto es muy interesante porque podemos restringir el acceso al panel de administración de WordPress.

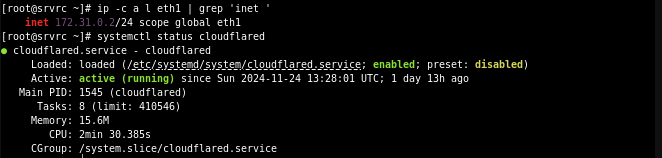

Creación Cloudflare Tunnel Una vez creamos el tunnel, desde el panel https://one.dash.cloudflare.com/ de cloudflare, nos indicará los pasos a seguir para instalarlo en los distintos sistemas. En mi caso lo instaló sobre un nodo que tiene conectividad con la red 172.31.0.0/24 para poder acceder al aplicativo.
Debemos crear un host público, indicando la IP externa de WordPress.
Una vez realizado este proceso el aplicativo ya sería accesible de forma pública.
Agregamos seguridad, restricción acceso panel wp-admin En el apartado access, creamos una aplicación de tipo SELF-HOSTED.
Agregamos las rutas a las que restringiremos el acceso.
En este caso nos ofrecen dos opciones, la primera nos permite autorizar un correo haciendo uso del Auth de Google, la segunda nos permite autorizar correos también, pero los correos autorizados cuando quieran acceder solicitarán un PIN con el que podrán acceder, dicho PIN es enviado a su buzón de correo.
Agregamos una política que nos permitirá controlar los buzones de correo que posen acceso.
En este caso seleccionamos la opción de agregar buzones de correo concretos, pero también hay opción de permitir acceso a todos los buzones de un dominio concreto, esto para una organización es sumamente útil.
Realizamos comprobaciones.
Tras iniciar sesión con el buzón de correo autorizado, se puede acceder al login de forma correcta.
Para aumentar el rendimiento, la tolerancia a fallos y optimizar la gestión de recursos, se pueden implementar las siguientes mejoras:
Utilizar Proxmox como hipervisor principal incrementa la capacidad de cómputo y previene caídas. Al crear un clúster de Proxmox, las máquinas virtuales pueden trasladarse automáticamente a otro servidor en caso de que uno falle, garantizando accesibilidad y continuidad operativa.
Implementar un servidor NAS dedicado para almacenar los discos de las máquinas virtuales elimina la dependencia del almacenamiento local de Proxmox. Esto permite una mayor flexibilidad, facilita la creacion de backups y habilita características críticas como la alta disponibilidad.
Establecer un sistema de copias de seguridad periódicas (semanales, mensuales o según la criticidad de los datos) es esencial para la recuperación ante desastres. Estas copias pueden realizarse en sistemas externos para garantizar la integridad de la información y la recuperación eficiente en caso de fallos.
Configurar los servidores con diferentes filesystem segmentados para directorios críticos como /var, /var/log, y directorios específicos de bases de datos como los de MySQL. Esta segmentación ofrece varias ventajas:
-
Facilita el control del uso de almacenamiento por parte de los diferentes aplicativos.
-
Permite ser más selectivo al ampliar el almacenamiento, evitando la necesidad de grandes cambios en el sistema completo.
-
Mejora el rendimiento del sistema al distribuir las cargas de trabajo.
Por último una visión general del entorno on-premise implementado.
