Redmi 路由器 AX6S

Primary LanguageShell

Redmi AX6S 解锁 SSH、安装 ShellClash、刷入 OpenWRT 教程

解锁并固化 Telnet & SSH

  1. 升级开发版固件
    下载 miwifi_rb03_firmware_stable_1.2.7.bin,浏览器打开 http://miwifi.com 进入小米路由器管理后台,打开 系统升级 -> 手动升级,选择下载的固件,将固件升级到开发版。

  2. 获取 root 密码
    打开 https://www.oxygen7.cn/miwifi/ ,输入路由器后台右下角完整的 SN 号,点击 Go 即可计算出 root 密码。

  3. 使用 SSH 连接路由器
    开发版默认已开启 Telnet 和 SSH,如果 SSH 无法连接,先 Telnet 连接到路由器,然后执行以下命令开启后再尝试用 SSH 连接路由器。
    Telnet / SSH 用户名:root
    密码:上一步计算出的密码

    nvram set telnet_en=1
    nvram set ssh_en=1
    nvram set uart_en=1
    nvram set boot_wait=on
    nvram commit
    /etc/init.d/dropbear enable
    /etc/init.d/dropbear start
    nvram set ssh_en=1 & nvram set uart_en=1 & nvram set boot_wait=on & nvram set bootdelay=3 & nvram set flag_try_sys1_failed=0 & nvram set flag_try_sys2_failed=1
    nvram set flag_boot_rootfs=0 & nvram set "boot_fw1=run boot_rd_img;bootm"
    nvram set flag_boot_success=1 & nvram commit & /etc/init.d/dropbear enable & /etc/init.d/dropbear start


4. 备份 Bdata 和 crash 分区
    1. 执行命令 `cat /proc/mtd`,查看 Bdata 和 crash 对应的 dev,我这里 Bdata 和 crash 对应的 dev 分别为 mtd5 和 mtd7。
    2. 执行下面命令备份 Bdata 和 crash,如果你的 Bdata 和 crash 不是 mtd5 和 mtd7,将 mtd5 和 mtd7 替换为正确的值即可。
        ```shell
        nanddump -f /tmp/Bdata_mtd5.img /dev/mtd5
        nanddump -f /tmp/crash_mtd7.img /dev/mtd7
        ```
    3. 打开 WinSCP ,使用 SCP 协议连接路由器,将备份的 Bdata_mtd5.img 和 crash_mtd7.img 下载保存好。

5. 修改 Bdata 和 crash 实现固化 Telnet / SSH
    1. 使用 HxD.exe 打开 crash_mtd7.img,将开头修改为 `A5 5A 00 00`,然后保存即可,如图:
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/1.png)
    2. 使用 HxD.exe 打开 Bdata_mtd5.img
    将 telnet_en、ssh_en、uart_en 的值修改为 `1`,如图:
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/2.png)
    复制 `boot_wait=on`,以覆盖方式粘贴到图中位置:
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/3.png)

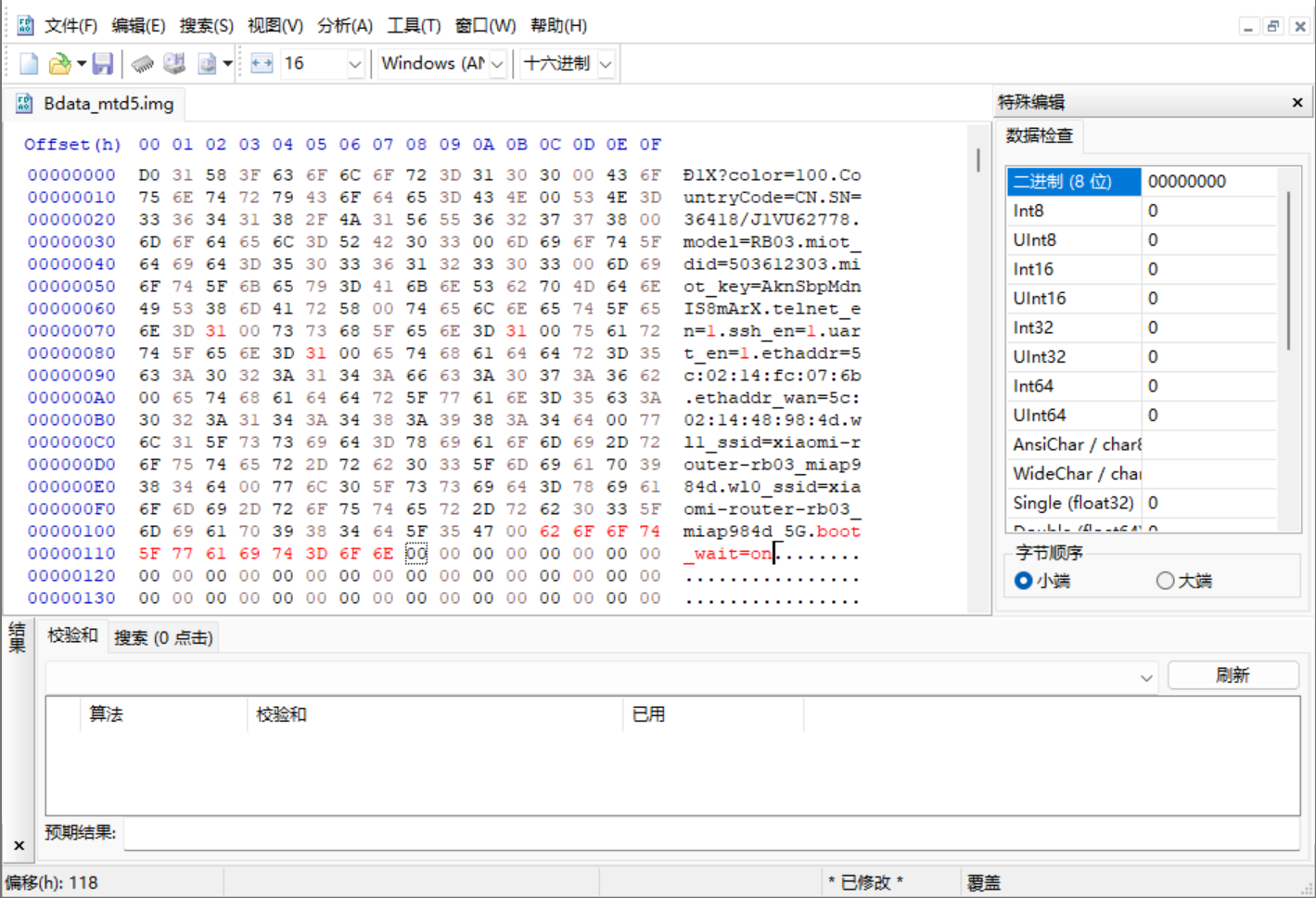

    此时修改后的效果如图:
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/4.png)
    计算校验和,首先点击 `编辑 -> 选择块`
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/5.png)
    起始偏移输入 `4`,结束偏移输入 `FFFF`,点击 `确定`
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/6.png)
    点击 `分析 -> 校验码`
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/7.png)
    选择 `CRC-32`,点击 `确定`
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/8.png)
    将开头四个字节修改为计算出的校验和的逆序的方式
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/9.png)

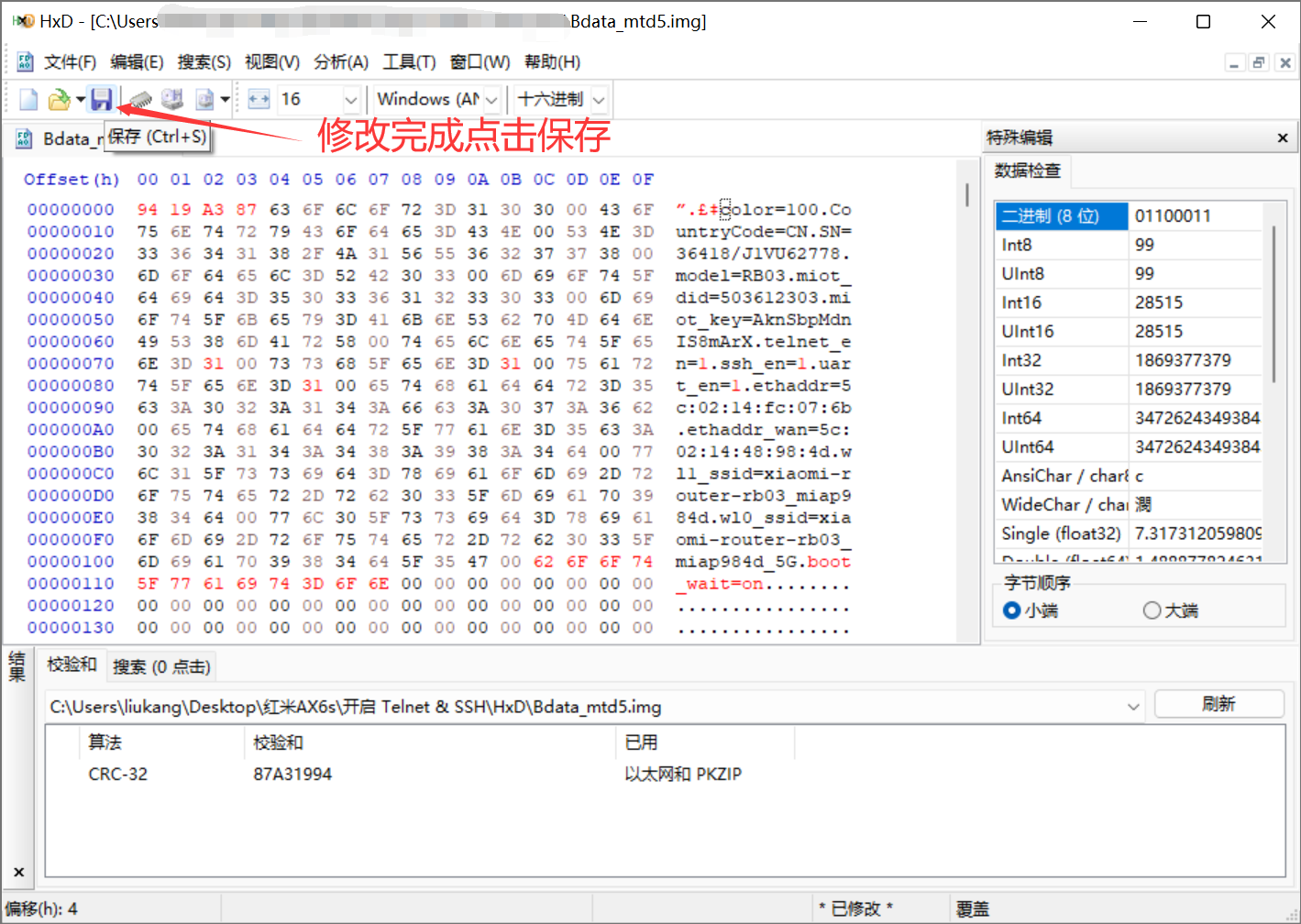

    修改完成,点击 `保存`
    ![image](https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/doc/10.png)

6. 刷入修改过的 Bdata_mtd5.img 和 crash_mtd7.img
    1. 首先使用 WinSCP,将修改过的 crash_mtd7.img 上传到路由器的 /tmp 目录下,然后执行下面命令刷入并重启路由器
        ```shell
        mtd -r write /tmp/crash_mtd7.img crash
        ```
    2. 上传修改过的 Bdata_mtd5.img,刷入并重启
        ```shell
        mtd -r write /tmp/Bdata_mtd5.img Bdata
        ```
    3. 清除解锁。修复WIFI客户端数量显示、Internet灯不亮等一些奇怪的问题
        ```shell
        mtd erase crash
        reboot
        ```
    > 自此, 无论是恢复出厂设置还是用官方修复工具刷机,Telnet 都是开启的状态。

7. 系统版本切换
    ```shell
    # 查看当前启动分区
    nvram get flag_last_success
    ```
    如果执行上面命令返回为`1`,说明当前开发版系统在`1`分区,执行下面命令切换到`0`分区的稳定版系统:
    ```shell
    nvram set flag_last_success=0
    nvram set flag_boot_rootfs=0
    nvram commit
    reboot
    ```
    如果返回为 `0`,说明当前开发版系统在`0`分区,执行下面命令切换到`1`分区的稳定版系统:
    ```shell
    nvram set flag_last_success=1
    nvram set flag_boot_rootfs=1
    nvram commit
    reboot
    ```

8. 稳定版开启 SSH
    - 临时开启 SSH (路由器重启会失效)
    使用 Telnet 连接路由器,执行下面命令即可临时开启SSH:
      ```shell
      sed -i 's/channel=.*/channel=\"debug\"/g' /etc/init.d/dropbear
      /etc/init.d/dropbear restart
      ```
    - 永久开启 SSH
    原理就是添加一个开启自动运行的脚本,来实现自动开启 SSH。缺点就是恢复出厂设置或重新刷机后需要重新添加。
      ```shell
      # 创建一个目录并进入目录
      mkdir /data/auto_ssh && cd /data/auto_ssh
      # 下载脚本,如果使用 GitHub 源下载失败,可以尝试使用 jsDelivr CDN 源进行下载
      # GitHub 源
      curl -O https://github.com/lemoeo/AX6S/raw/main/auto_ssh.sh
      # jsDelivr CDN 源
      curl -O https://cdn.jsdelivr.net/gh/lemoeo/AX6S@main/auto_ssh.sh
      # 添加执行权限
      chmod +x auto_ssh.sh
      # 添加开机自动运行
      uci set firewall.auto_ssh=include
      uci set firewall.auto_ssh.type='script'
      uci set firewall.auto_ssh.path='/data/auto_ssh/auto_ssh.sh'
      uci set firewall.auto_ssh.enabled='1'
      uci commit firewall
      ```

    > 自此,稳定版本固件重启也会自动开启SSH了。
    >
    > 如果不需要自动开启 SSH 了,可以执行下面命令移除:
    ```shell
    # 移除开机自动运行
    uci delete firewall.auto_ssh
    uci commit firewall
    ```

    > 参考教程:
    > https://www.right.com.cn/forum/thread-8206757-1-1.html
    > https://www.wutaijie.cn/?p=254


## 官方固件安装 ShellClash
使用 SSH 连接路由器,执行下面命令安装(选择一个源进行安装即可):
```shell
#fastgit.org加速
export url='https://raw.fastgit.org/juewuy/ShellClash/master' && sh -c "$(curl -kfsSl $url/install.sh)" && source /etc/profile &> /dev/null
#GitHub源
export url='https://raw.githubusercontent.com/juewuy/ShellClash/master' && sh -c "$(curl -kfsSl $url/install.sh)" && source /etc/profile &> /dev/null
#jsDelivrCDN源
export url='https://cdn.jsdelivr.net/gh/juewuy/ShellClash@master' && sh -c "$(curl -kfsSl $url/install.sh)" && source /etc/profile &> /dev/null
#作者私人源
export url='https://shellclash.ga' && sh -c "$(curl -kfsSl $url/install.sh)" && source /etc/profile &> /dev/null

ShellClash 项目地址:https://github.com/juewuy/ShellClash

刷入 OpenWRT 固件

选择一个固件并下载

【20220427】AX6S 开源/闭源无线驱动Openwrt 刷机教程/固件下载
[更新v3][20220417]红米AX6S LEDE R22.4.1定制化多功能OpenWrt固件
[更新][220423]红米AX6S OpenWrt官方master分支自用养老固件

刷入下载的固件

  1. 使用 WinSCP 将下载的固件中的 factory.bin 上传到路由器的 /tmp 目录下。

  2. 使用 SSH 链接路由器,执行命令:

    # 设置启动第一个系统分区
    nvram set flag_last_success=0 & nvram set flag_boot_rootfs=0
    # 保存设置
    nvram commit
    # 刷入过度固件 factory.bin 到第一个系统分区 firmware 并重启路由器
    mtd -r write /tmp/factory.bin firmware
  3. 路由器重启完成之后,打开 http://192.168.6.1 进入 OpenWRT 后台管理界面
    用户名:root
    密码:password
    登录之后依次点击进入 系统 -> 备份/升级 -> 刷写新的固件
    去掉勾选 保留配置,选择下载的固件 mt76.bin 或 open2.4g.bin 或者你下载的其它固件,点击 刷写固件 -> 处理
    等待固件刷入完成即可。

桥接模式下访问光猫后台

小米路由器系统

  1. SSH 连接路由器

  2. 编辑网络接口配置文件 vim /etc/config/network,找到 wan 相关配置如下:

    config interface 'wan'
            option proto 'pppoe'
            option mtu '1500'
            option special '0'
            option username 'xxxxxxxxxxxx'
            option mru '1480'
            option password 'xxxxxx'
            option ifname 'eth1'
            option last_succeed '1'
            option ipv6 'auto'


    其中 option ifname 'eth1' 表示此接口使用的物理网卡是 eth1

    编辑文件 /etc/config/network,在文件尾部添加如下配置:

    config interface 'modem'
            option proto 'static'
            option ifname 'eth1'
            option ipaddr '192.168.1.100'
            option netmask '255.255.255.0'


    注意:option ifname 和 wan 的 option ifname 相同,option ipaddr 设置为和光猫相同网段的IP地址。

  3. 编辑防火墙配置文件 vim /etc/config/firewall,找到如下配置:

    config zone
            option name 'wan'
            list network 'wan'
            list network 'wan6'
            option input 'REJECT'
            option output 'ACCEPT'
            option forward 'REJECT'
            option masq '1'
            option mtu_fix '1'


    list network 'wan6' 下面添加一行 list network 'modem', 修改完成后的配置如下:

    config zone
            option name 'wan'
            list network 'wan'
            list network 'wan6'
            list network 'modem'
            option input 'REJECT'
            option output 'ACCEPT'
            option forward 'REJECT'
            option masq '1'
            option mtu_fix '1'


    保存文件,重启路由器即可访问光猫后台管理界面。

    参考教程:
    https://blog.csdn.net/qq1337715208/article/details/121570165

OpenWRT 系统

打开 OpenWRT 后台管理界面,在 网络 -> 接口 中添加一个新的接口配置如下:

名称:modem
协议:静态地址
接口:选择和 wan 相同的接口

点击 提交,然后在 modem 接口基本设置中 IPv4 地址设置为与光猫相同网段的地址,子网掩码设置为 255.255.255.0,防火墙设置中区域分配为 wan,配置如下:

# 基本设置
IPv4 地址:192.168.1.100
IPv4 子网掩码:255.255.255.0
# 防火墙设置
创建/分配防火墙区域:wan

点击 保存&应用,即可访问光猫管理界面。
